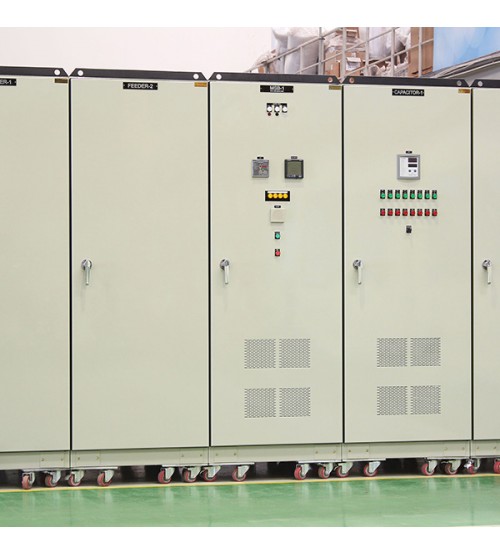

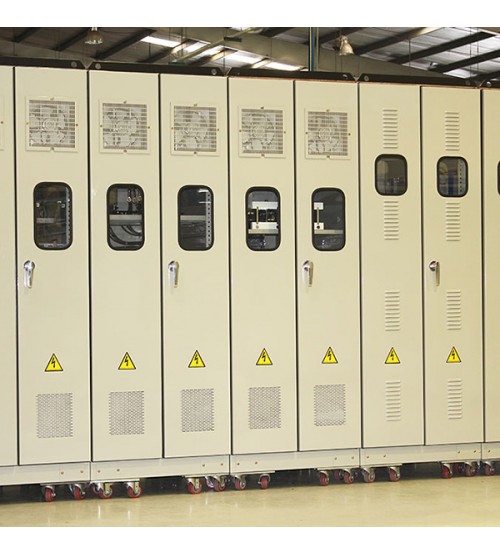

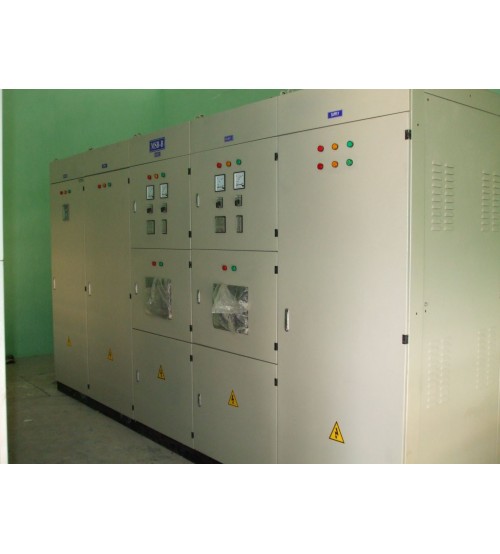

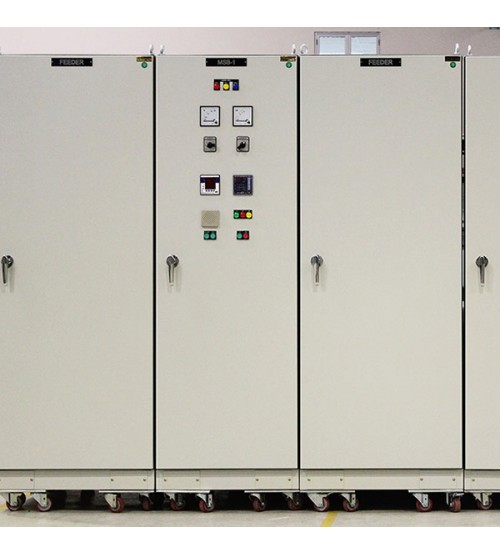

Tủ Điện Phân Phối Tổng (MSB)

Mã sản phẩm: TD001

Tình trạng: Còn hàng

Giá: Liên hệ
Trước Thuế: 0 Đ
Số lượng:

- Tủ điện phân phối chính (MSB) được thiết kế nhiều ngăn mỗi ngăn theo một chức năng riêng biệt như : ngăn chứa ACB hoặc MCCB tổng, ngăn chứa MCCB tải…do đó rất dễ dàng cho việc vận chuyển, lắp đặt, vận hành và phát triển trong tương lai.

- Tủ điện đáp ứng được các thống số và yêu cầu về cơ và điện, các thiết bị bên trong, hệ thống gá đỡ được bố trí một cách hợp lý và thuận lợi cho việc gá lắp và đấu nối trong tủ.

- Khung tủ được chế tạo từ thép tấm, sơn tĩnh điện, dày 2mm – 3mm với cấp bảo vệ IP 43 – IP 55

TÍNH NĂNG NỔI BẬT

  • Thông số kỹ thuật điện

           - Dòng điện định mức đến 7400A

           - Dòng điện ngắn mạch đến 100KA

           - Điện áp hoạt động 690VAC

           - Điện áp cách điện 1000V

           - Điện áp thử nghiệm cách điện 2500V/min

           - Điện áp xung 8KV

           - Phân cách bên trong: 1, 2a, 2b, 3b, 4a, 4b

           - Cấp bảo vệ đến IP54

  • Mức độ an toàn cao

            - Sử dụng các thiết bị và vật liệu chất lượng cao, thiết kế theo đúng tiêu chuẩn quốc tế

  • Dễ lắp đặt

            - Kiểu thiết kế từng khối có thể tách rời

            - Bố trí thiết bị và đấu nối hợp lý.

            - Dễ dàng vận chuyển

            - Dễ dàng đấu nối tại công trường và kết nối mở rộng

  • Dễ vận hành

            - Tất cả các thiết bị được chỉ dẫn rõ ràng

            - Dễ tiếp cận để bảo trì thiết bị

  • Giá thành cạnh tranh

            - Sử dụng công nghệ tiên tiến

            - Sản xuất bằng máy CNC

THÔNG SỐ KỸ THUẬT

Danh Mục

Thông số kỹ thuật cơ bản

Tiêu chuẩn

IEC 60439-1, IEC 60529

Điện áp định mức

220-230 / 380-415 VAC

Dòng cắt

6kA - 50kA

Tần số

50Hz / 60Hz

Dòng điện tối đa

6300A

Form tủ

Form 1, 2a, 2b, 3d, 3b, 4a, 4b

Cấp bảo vệ (IP)

IP 43 – IP 55

Độ tăng nhiệt tối đa

50°C

Vật liệu

Tôn tấm nhập khẩu đảm bảo tiêu chuẩn công nghiệp JIS G3302 (Nhật Bản), En10142 (Châu Âu) và ASTM A653/A653-08 (Mỹ)

Bề mặt

Mạ kẽm hoặc sơn tĩnh điện RAL 7032, RAL 7035 và các màu khác theo yêu cầu khách hàng

Kết cấu

- Cánh tủ: 01 lớp cánh và 02 lớp cánh theo yêu cầu kỹ thuật của khách hàng.

- Vỏ tủ: Làm từ thép tấm, sơn tĩnh điện, dày 1.5mm – 2mm.

- Phụ kiện:đảm bảo tính kỹ thuật, mỹ thuật và tiện ích trong lắp đặt

Kích thước

- H (cao): 1200-2200 - D (sâu): 400-1250

- W (rộng): 600-1200



ỨNG DỤNG

Tủ điện phân phối tổng được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay… Nó được đặt sau các trạm hạ thế và trước các tủ điện phân phối (DB).
